选择切割辅助气体的种类和压力时，宜从以下几方面考虑：

    1. 一般使用氧气切割普通碳钢，低压打孔，高压切割。

    2. 一般使用空气切割非金属，低压和高压的压力可调为一样，打孔时间设为0。

    3. 一般使用氮气切割不锈钢等，低压氧气打孔。

    4. 气体纯度越高，切割质量越好。切割低碳钢板纯度至少 99.6%以上，切割12mm 以上碳钢板建议氧气纯度 99.9%以上。切割不锈钢板氮气纯度应达到 99.6%以上。氮气纯度越高，切割断面质量越好。如果切割用气体纯度不合要求，不但影响切割的质量，而且会造成镜片的污染。

    1 、辅助气体对切割质量的影响

    （1） 气体有助于散热及助燃，吹掉溶渍，改善切割面品质。

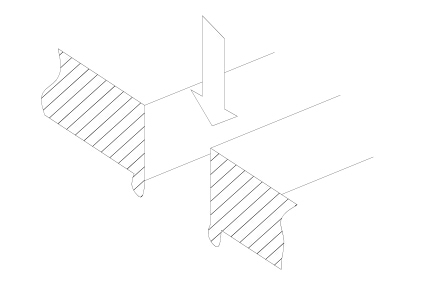

    （2） 气体压力不足时，对切割的影响

    a．  切割面产生熔渍。

    b．  切割速度无法增快，影响效率。

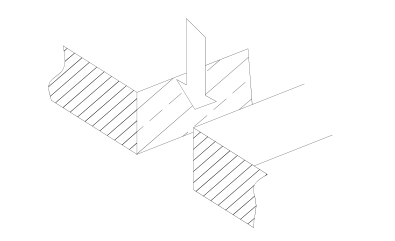

    （3） 气体压力过高时，对切割质量的影响

    a．  气流过大时，切割面较粗，且缝较宽。

    b．  气流过大时，造成切断部分熔化，无法形成良好切割质量。

    （1）气体压力过低时，不易穿透，时间增长。

    （2）气体压力太高时，造成穿透点熔化，形成大的熔化点。

    所以薄板穿孔的压力较高，厚板则较低。

    3 、切割有机玻璃时的辅助气体

    有机玻璃属于易燃物， 为了得到透明光亮的切割面， 所以选用氮气或空气， 阻燃。

如果选用氧气，则切割质量不够好。

    必须在切割时根据实际情况进行选择合适的压力。气体压力越小，切割光亮度越高，产生的毛断面越窄。但气体压力过低，造成切割速度慢，板面下出现火苗，影响下表面质量。
