焊接机的电路结构是怎么样的

作者:admin 来源: 日期:2015/11/19 17:22:24

电源 + 控制系统

    电源

    充电部分\放电部分\人机界面

    结构介绍

    该电路主要由以下几部分组成:

    主回路: 包括充电回路、 储能网络、 放电电路及预燃与触发电路。

    控制电路:包括电气控制电路、微机控制电路及各种保护电路


    A. 升压/整流电路

    升压/整流电路通过单相升压,将 220V 交流变成 620V 直流,为充电回路提供电源。


    B. 充电电路

    充电电路由 IGBT 开关管组成,此种充电方式可提高电路的重复率。


    C. 放电回路

    放电回路由可控硅控制,放电 IGBT 必须保持关断。当储能网络充电后,充电 IGBT 关断,延时一段时间后放电 IGBT 接通放电,储能电容放电完毕,IGBT 自行关断。


    D. 预燃及触发电路

    包括升压变压器、高压整流桥、滤波器、限流电阻、电流继电器、高压脉冲变压器及高压触发电路组成。

    由于脉冲氙灯在预燃时进入正常辉光放电状态, 因此呈负阻特性。为使氙灯在弧光放电结束后辉光放电运行正常, 预燃电路必须呈现高电流源特性,所以预燃电路限流电阻较大。

    本机的触发方式为内触发,采用了约 50Hz 的自动触发,合上预燃开关,高压脉冲变压器即可产生 1.5 万~2 万伏高压加在聚光腔上,只要预燃一建立,触发电路立即自行断开。


    E. 控制电路

    本机控制电路主要有操作电路和微机控制电路两大部分。操作电路通过按钮、接触器和继电器等元件实现对水泵、预燃电路、主电源和控制电源的通断操作,以及故障时的联锁保护。微机控制电路集中在一整块印刷电路板上。


    G. 保护电路

    a) 预燃断保护

    切断时,放电回路形成故障,保护电路动作发出故障信号。

    b) 流量联锁保护

    冷却系统中内循环水的流量不足时,流量继电器断开,并切断预燃电路和主回路电源,全机停止工作


    控制系统

    工作台控制单元主机

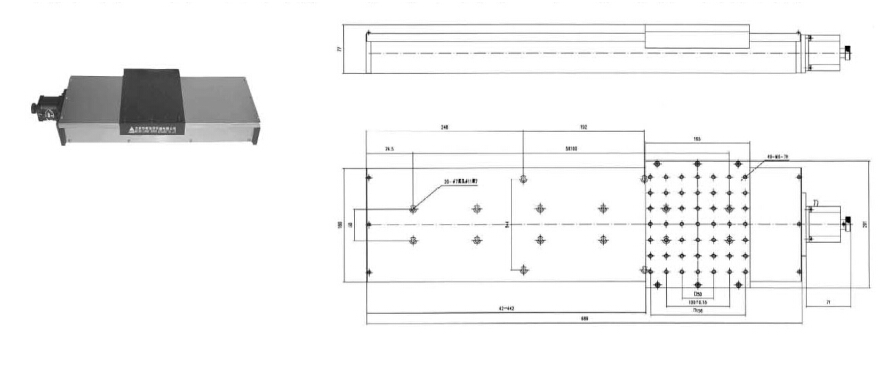

    工作台运动系统的结构

    根据用户的使用要求, 本机可配置不同形式规格的数控工作台选用步进电机驱动方式。
