激光焊接中出射头的注意点

作者:admin 来源: 日期:2015/11/26 15:37:18

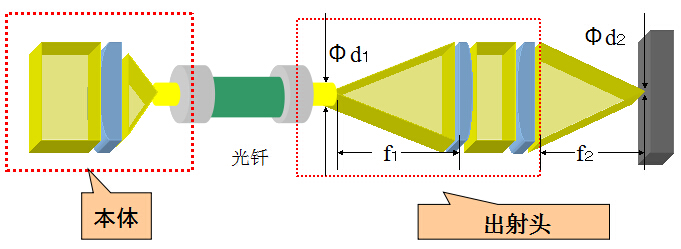

    激光焊接机,焦点的直径是按照在下面写的公式决定

             「激光直径=光钎的直径×f2距离/f1距离」


    所以, 越f1>f2的话,激光的直径变成  更小

           越f2>f1的话,激光的直径变成  更大


    出射头的注意点②

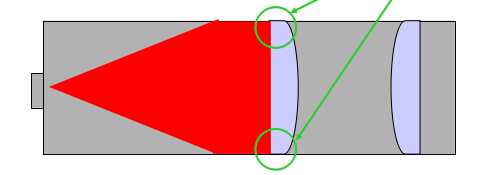

    不过,f1的距离太长的话,激光在出射头里面被撞,激光的     力量衰减了。那样的话,一样的设定容量,更小的焊接焦点,     不过反应小的逆转现象是会发生。

    透镜的直径越大,允许的焦点距离越长。还是,直径30毫米的     透镜来说,f1距离70毫米是没有被衰减的差不多上限。     (φ30、f1距離100mm的话,会撞)


    出射头的注意点③

    还是,用小的透镜做缝焊,会破坏透镜(因为发热的热影响)

    所以用ML-2450以上的焊接机的时候,基本上用φ40mm的     透镜。Φ50mm的透镜是需要比较远的焦点距离的时候,还是     要比较深的焊接时候用。


    淡入/淡出①



    淡入/淡出功能就是:

    打激光的工作之中,变化激光容量的功能。最多用的是缝焊的时候。


    淡入/淡出②

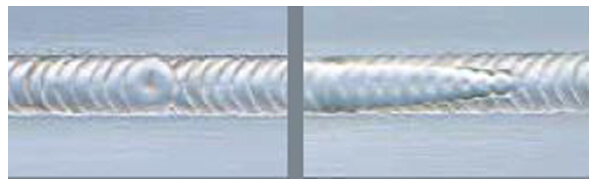

    为什么缝焊的时候需要淡入/淡出功能

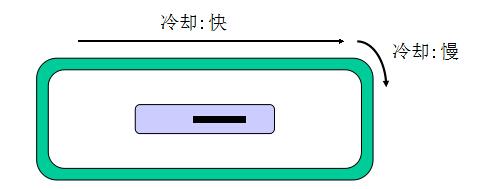

    弯曲部分的冷却速度是比直线的部分慢。所以如果容量一样的话,溶化可能变更厉害。

    还是在缝焊的最后,跟开始的部分有重复。这样的地方也需要淡出功能。
