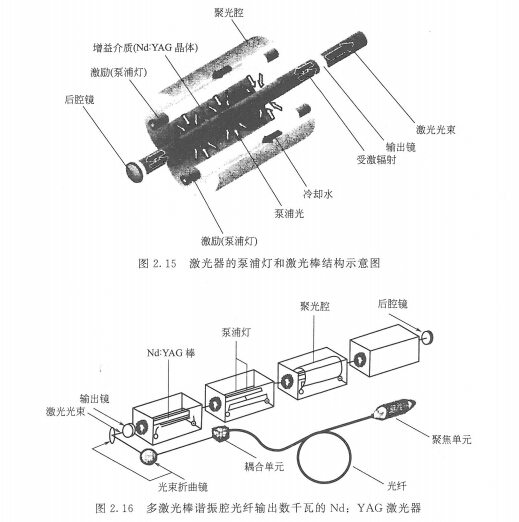

①灯泵浦Nd: YAG激光器。灯泵浦Nd: YAG激光器结构如图2.15 ,图2. 16所示。增益介质Nd：YAG为棒状，常放置于双椭圆反射聚光腔的焦线上。两泵浦灯位于双椭圆的两外焦线上，冷却水在灯和有玻瑞管套的激光棒之间流动。

   在高功率激光器中，由于激光棒的热效应限制了每根激光棒的最大输出功率，激光棒内部的热和激光棒表面冷却引起晶体的温度梯度，使得泵浦的最大功率必须低于使其发生破坏的应力限度。单棒Nd: YAG激光器的有效功率范围为50-80O W。更高功率的Nd: YAG激光器可通过Nd： YAG激光棒的串接获得。

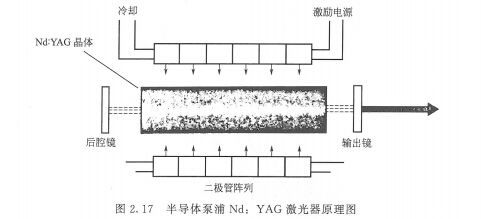

   ②二极管激光泵浦Nd: YAG激光器。二极管激光泵浦Nd: YAG激光器结构如图2.17所示，采用系列GaAIAs半导体激光器作为泵浦光源。由半导体激光器作为泵浦源,增加了元器件的寿命,所以没有了使用灯泵浦时所需要定期更换泵浦灯的要求。半导体泵浦Nd, YAG激光器的可靠性更高、工作时间更长。

   半导体泵浦Nd: YAG激光器的高转换效率来源于半导体激光器发射的光谱与Nd：YAG的吸收带有良好的光谱匹配性。GaAIAs、半导体激光器发射一窄带波长,通过精确调节Al含量，可以使其发射的光正好在808nm，处在Nd3+粒子的吸收带。半导体激光的电光转换效率近似为40%-50%，这是使半导体泵浦Nd: YAG激光器可以获得超过10%的转换效率的原因。而灯激励产生“白光"， Nd: YAG晶体仅吸收其中很少一部分光谱，这导致其效率不高。
