极耳安全阀的自动焊接
作者：admin 来源： 日期：2015/11/22 16:22:54
极耳安全阀的自动焊接
新型电池内部装有防爆装置，称为安全阀，锂离子电池有内部膨胀爆炸危险，因而电池必须装有安全阀，作为安全保障。安全阀结构巧妙，为用激光焊接牢固的、一定形状的两个铝质金属片，由激光熔斑形成的抗拉强度，需在设计值范围之内，即通过激光熔斑使电池内部形成通路，但当内部压力升高到一定值时，激光熔斑被撕开，起到保护作用。
电池安全阀结构示意

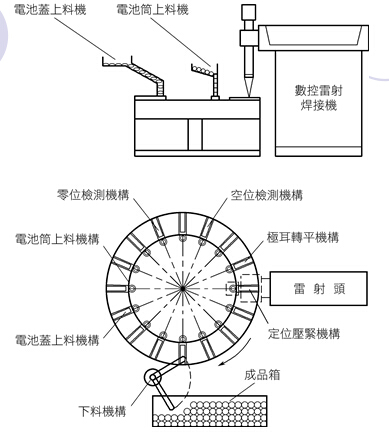

激光焊接安全阀的自动装置示意
极耳的激光焊接技术比较复杂，由于是大量生产，焊接过程必须自动化、高生产率才能满足市场需求。图3.20是激光自动焊接极耳的装置示意，作为电池正极片的极耳与安全阀的孔板焊在一起，图示装置的核心结构是一个有36个V形槽的圆形转盘，V形槽用来确定电池的位置，在电池极耳下面有放置安全阀的圆坑，安全阀与电池主体可以依图示装置自动上料，也可以手工上料。

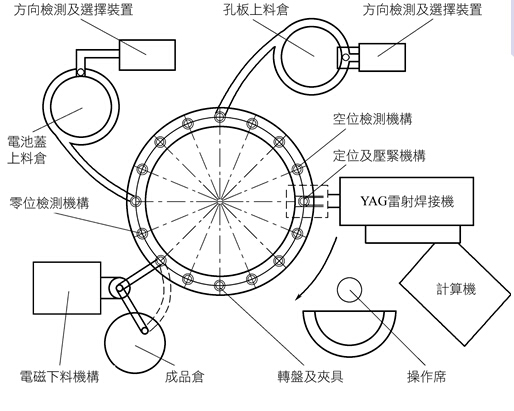

激光自动焊接极耳装置示意
