光束偏转器

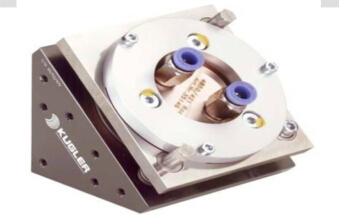

德国KUGLER水冷式先束俄转.

光束在90。范围内可调节的光束偏转器可以使光束在机床导光系统中改变方向

    反射式聚焦头

    反射镜由高导热系数材料制造，并从背面通水冷却，囚而镜面稳定，热畸变小，破坏闽值高，适用于数千瓦以上的高功率激光系统。

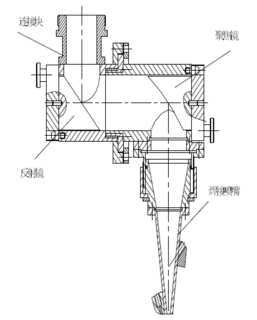

反射式报焦系统结构图

    激光聚焦机头是一种激光反射系统，内装有平而反射镜和非球面反射镜。在反射镜面正后方装有直接水冷却，激光功率可高达15kW以上。

KUGLER辉接机头LK图

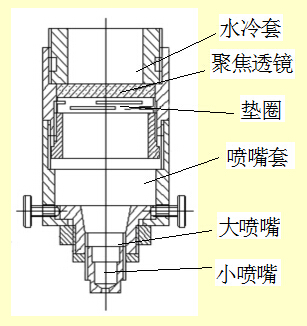

    透射式聚焦系统

    透射聚式焦镜成本低、入射光束易于调整、允许光束有小偏移，但易产生热透镜效应，污染后不易擦洗，使用受命短，常用在激光功率较低的激光加工系统中，其中制造简单的平－凸透射聚焦镜最为常用。

    反射式聚焦镜能承受高功率密度的激光, 热透镜效应少，稳定性高，镜片可擦洗，使用寿命长，一般用于较高功率水平和苛刻环境下，其中最常用抛物面反射聚焦镜，

    抛物面反射聚焦镜是最难调整的反射镜之一，入射光束轻微的偏移将导致聚焦功率密度急剧下降。
