光束的传输与聚焦

作者:admin 来源: 日期:2015/11/27 20:33:05

    (一)光束的传输

    1、光束的扩束

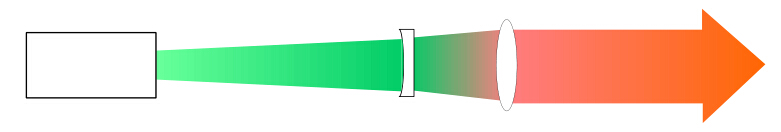

    扩束镜:用来控制激光器产生的原始光束的发散程度,将光束直径调整到聚焦光学系统所需的任意尺寸。


    2、光束的转向


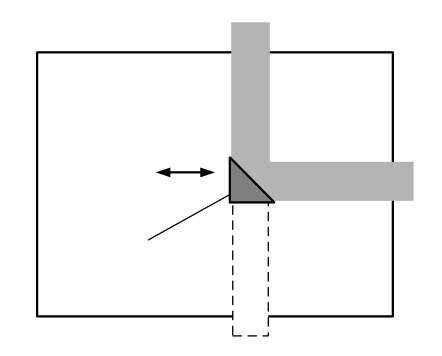

    CO 2 激光器和Nd:YAG激光器的传统转向方法都是将反射镜插入在光束的传输路径中。


    3、能量的分配


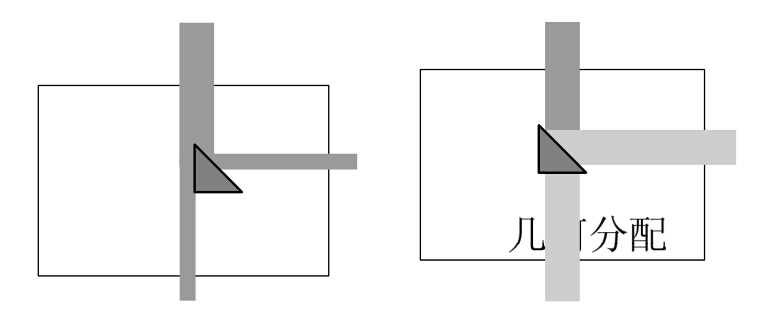

激光束


    4、反射镜传输

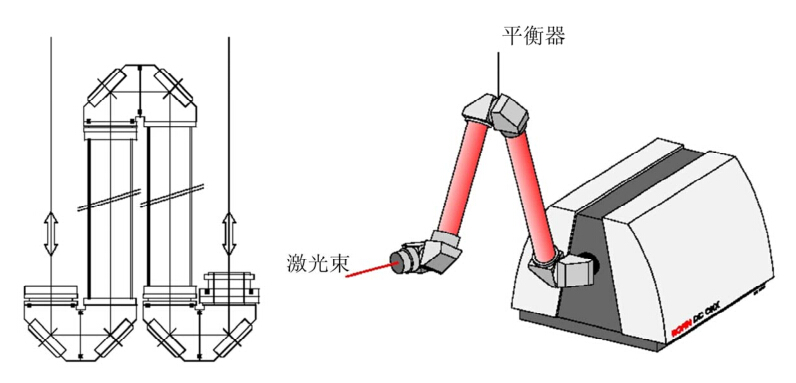

CO2 激光器柔性臂式光束传输系统基本原理


    5 、光纤传输

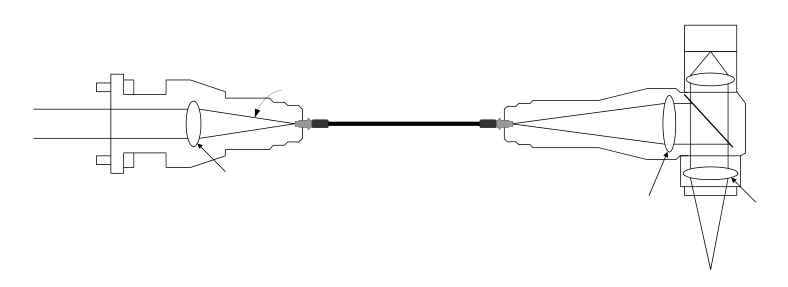

    光纤传输基本原理

    聚焦元件f1将进入光纤的光束聚焦到较小直径,内耦合角α不能超过某一临界光纤相关值。激光束在光纤中传出时是发散的,通过光学元件f2和f3进行校准和聚焦。


    光纤传输方式


进入光纤前的强度分布


    光纤传输方式

    多路转接器以很高的转向频率,依次给超过20根的光纤提供光源,适合以很高的转向频率,依次给超过20根的光纤提供光源,适合“ 多点” 或“ 多工位”激光加工。
