激光切割的关键参数焦点位置
作者：admin 来源： 日期：2015/11/10 15:55:05
一、焦 点 位 置
焦点位置是一个关键参数，应正确调节焦点位置。

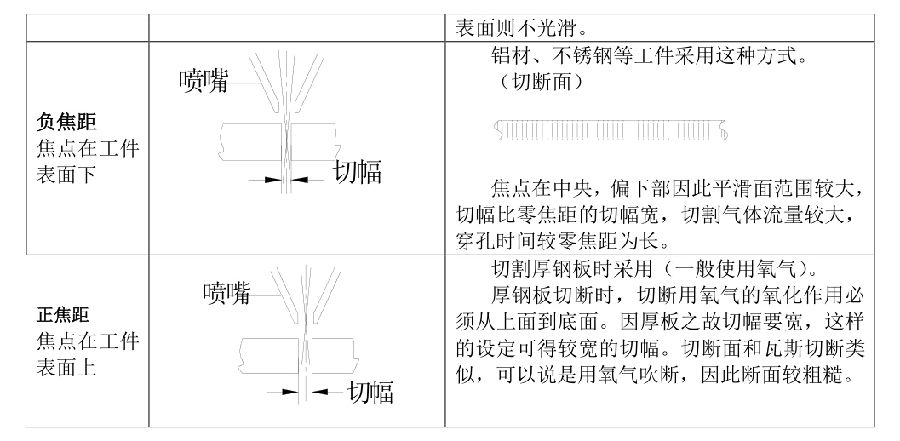

1. 焦点位置与切割面的关系

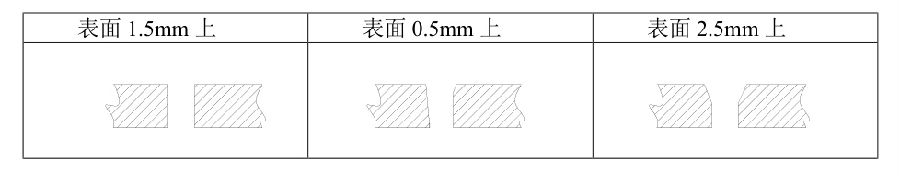

2. 焦点位置对切割断面的影响
3. 焦点寻找
焦点确定的方法和步骤：
1）取下喷嘴，Z 轴下降，距板面 2~3mm。
2）执行寻找焦点子程序 1991。
（CALL 1991）
速率倍率设为 100%。
3）移动 Y 轴到划痕最细处。
4）计算焦点位置 Z f
焦点位置为 Z f =Z+Y×0.5
其中：Z——当前 Z 轴坐标；Y——当前 Y 轴坐标。
5）装上喷嘴，将焦点微调调至刻度 5。
6）手动切换到随动。
7）调节焦点，使 Z 轴坐标达到 Z f 的值，锁紧切割头。
此时焦点位于板面。
