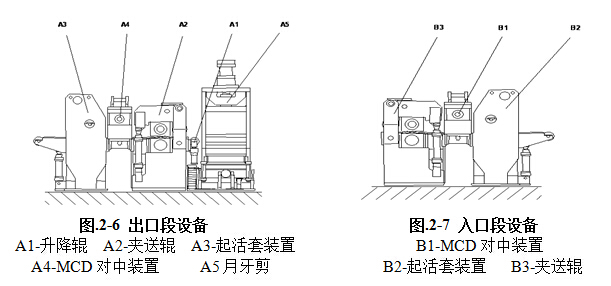

激光焊机出口/入口段结构图
作者:admin 来源: 日期:2015/11/20 9:46:23
A2-夹送辊的作用:运输并定位带钢头部进入双切剪中。夹送辊的下辊采用液压齿轮马达转动。
A3-起活套装置:安装于焊机机体之前,用于形成活套。活套臂在液压缸的作用下托起带钢,当活套形成后降下。
A4-MCD对中装置:在焊机本体的入口和出口设有四点式对中装置。对中装置的移动对中部件由液压马达通过齿轮齿条进行转动的。
