焊机工作过程可由以下顺序图来表示：

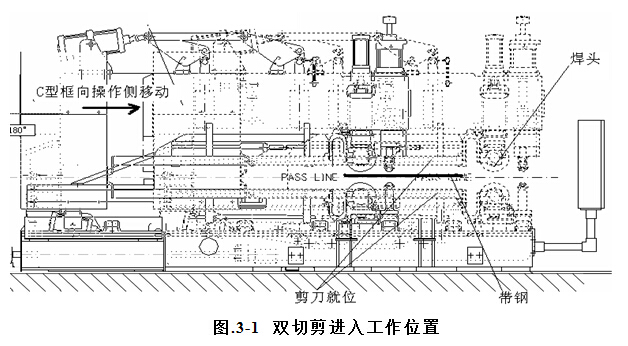

1.当前卷带钢的带尾即将通过焊机时，移动剪座在液压缸的驱动下进入工作位置，如图.3-1所示。

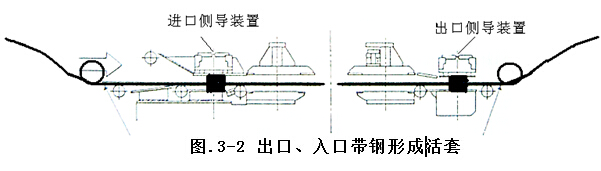

2.前卷带钢的尾部及后卷带钢的头部双双就位，进/出口段活套辊上升，带钢形成活套，如图.3-2所示。

4.双切剪上、下剪刃工作对前卷带钢尾部和后卷带钢的头部进行剪切及冲孔，如图.3-4所示。

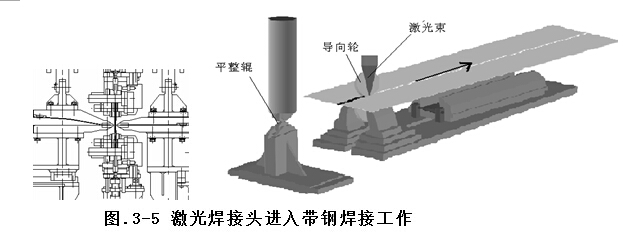

5.激光焊接头下降压紧带钢开始焊接工作，如图.3-5所示。

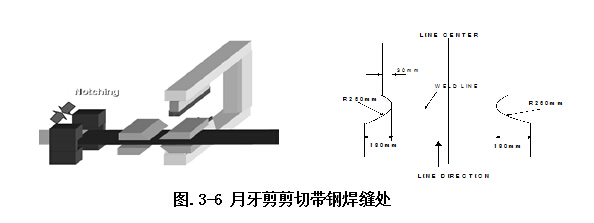

6.带钢运行至月牙剪对焊缝边缘剪切，如图.3-6所示。

激光焊机工作过程中全自动内容包括：夹送辊、活套、对中、切头、冲孔切头输出、焊接、光整、月牙剪等设备的操作。
