压力膜片的激光焊接

    自动化压力传感监测系统的压力敏感元件，是一个厚度仅有0.06mm的不锈钢膜片，一般口径有 40～60mm左右，将膜片固定在一个不锈钢框架上，组成压力仪表的一个零件，最好的固定方法就是采用激光焊接。曾经用过特种胶水粘接，或氩弧焊的方法焊接，相比之下激光焊接还是具有明显的优点，不仅焊缝美观，而且密封效果好。

    被焊框架和膜片用压圈固定好以后，在膜片上方很小的密闭气室内可以充满具有压力的氮气。氮气的作用有两个：其一，是保护激光焊接过程中熔化金属不被氧化，使熔道组成的焊缝整齐美观。其二，是通过足够大的压力，迫使膜片与框架紧密接触，以保证激光焊接过程中达到充分的热传导效果。

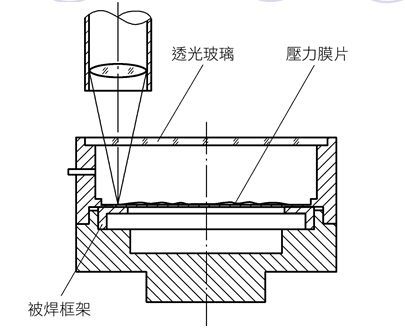

带有氮气室的压力膜片激光焊接装置

    氮气室需要密不漏气，每次更换焊件，夹具又必须反覆开启，因而带有氮气室的夹具，在结构设计上稍显复杂。

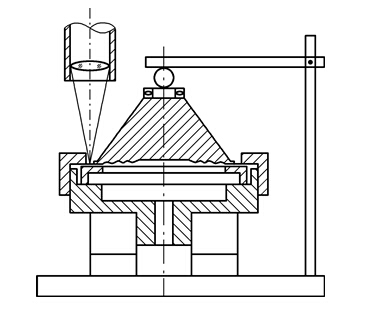

    图所示为一种用机械方法固定膜片的夹具，这种夹具无需氮气室，而是用一个金字塔形的金属块压紧膜片内部，膜片外缘用一个压圈压平，只露出焊缝部份承受激光光束的照射，焊接效果很好。

压力膜片的机械固定装置
