自动化激光焊接机

作者:admin 来源: 日期:2015/8/11 12:21:07

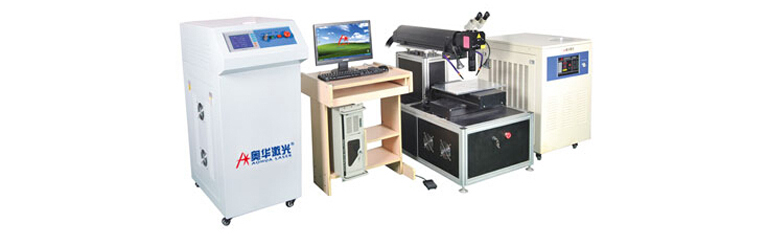

自动化激光焊接机

AHL-W200




产品应用

自动化激光焊接机应用于不锈钢、金、银、铁、铝、合金、钢、金钢石等同材焊接或异种材料焊接,广泛应用于传感器、手机电池、高档卫浴、医疗器械、工艺礼品、钟表、电子元件、精密机械、电子通信等行业。

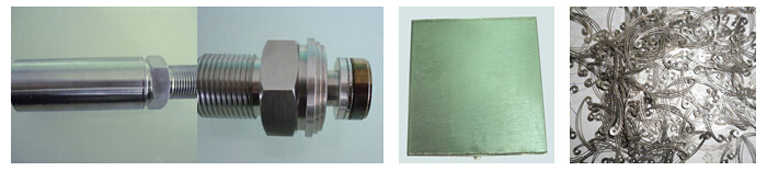

样品图片



产品优势

1、机器通过电脑编程,可完成自动或半自动的点焊、对接焊、叠焊、密封焊,针对复杂的平面直线、圆弧及任意轨迹的焊接。

2、焊缝质量高平整美观、无气孔:激光焊接机焊接频率最大可选用50-100Hz,线速可达18mm/s,大大提高了焊接效率和焊缝质量。

3、配四维滚珠丝杠工作台,采用进口伺服控制系统,选配旋转工作台,可以焊圆柱形物体及各类形状的物体;

4、焊后材料韧性好:至少相当于母体材料。

5、电流波形任意调整:可根据焊材的不同设置不同的波形,使焊接参数和焊接要求相匹配,以达到最佳的焊接效果。



技术参数



项目

参数名称

参数值

焊接

性能



最大激光输出功率

200W

激光峰值功率

6KW

最大单脉冲能量

90J/10ms

脉冲宽度

0.3-20ms

连击频率

1-100Hz

焊丝大小

0.2-0.8mm

光斑大小

0.2mm -2mm

焊接深度

0.1mm - 2.3mm

瞄准定位

红光+带“十”字架高倍显微镜

控制电脑

工控电脑+显示器:17”液晶(可选)

控制系统

WINXP  + CNC2000专用焊接软件(可选)

工作台行程

200mm×100mm

工作台控制

手动+CNC程控(可选)

物理特征及其他

主机耗电功率

11KW

冷却系统

一体化强制冷水机

电力需求

220V±5%50Hz40A

安装占地面积

1.5mx2m

耗材

氙灯、滤芯、保护镜片、水、电



尺寸重量



序号

名称

数量

单位

净尺寸(mm

打包后尺寸(mm

1

激光主光路

1



长×宽×高

1550×960×1000

长×宽×高

1620×1030×1070

2

激光主机柜

1



800×550×1250

870×620×1320

3

激光冷水机

1



860×560×1000

930×620×1070
