AHL-W220B 激光焊字机

作者:admin 来源: 日期:2015/8/11 12:36:12

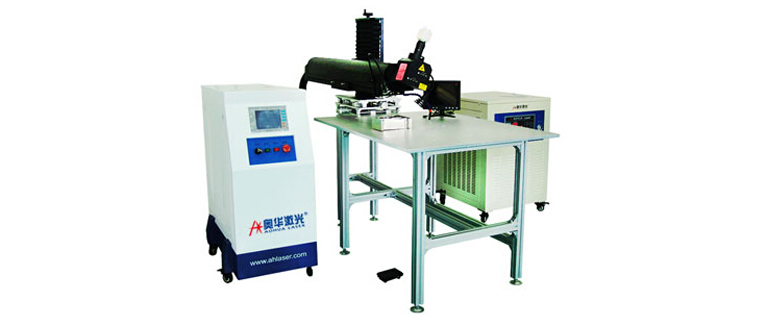

激光焊字机

AHL-W220B




产品应用

B型:一体化设计,可手动调节激光头前后、上下、左右,更方便搬运与安装。


广告字激光焊接机,专门针对广告/LED行业研发制造,用于各种不锈钢镜面字、不锈钢拉丝字、不锈钢球面字、不锈钢平面字、不锈钢烤漆字、不锈钢喷塑字、不锈钢实心字、不锈钢电镀字、不锈钢球面字、不锈钢金箔字、精工不锈钢字、钛金平面字、钛金球面字、精工钛金字、平面铜字、球面铜字、紫铜字、紫铜仿古字、精工铝字、铁皮烤漆字(不锈钢带、铁带、低碳钢带)的广告字,金属字的焊接成形。

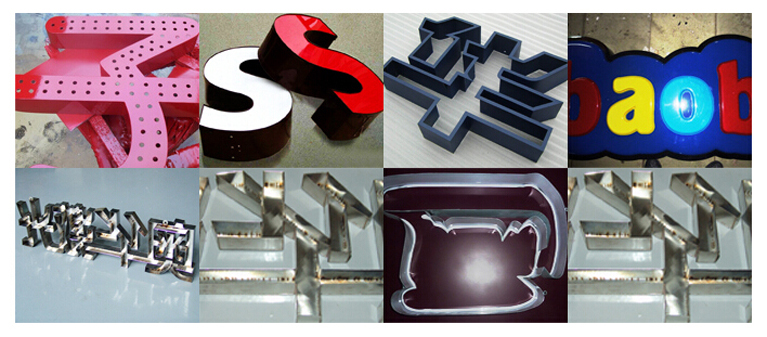

样品图片




演示操作









产品优势

1、热影响区域小,工件表面不会变形。

2、选配CCD监控器,焊接效果更清晰直观。

3、焊接表面光滑,不需要抛光打磨,省时省工。

4、针对广告行业,特别加长光路,伸缩范围更大。

5、效率高,专用定位装置,适合各种规格的字图案。

6、特别设计长聚焦镜头F=200mm, 可满足超高字体焊接需求。



技术参数

参数名称



parameter name

参数值/ parameter values

最大激光功率



Max.laser power

220W

激光波长



Laser wave-length



1064nm



单脉冲最大能量



Single pulse energy



90J



激光焊接深度



Welding depth



0.1-1.2mm



脉冲宽度



Pulse width



0.3-20ms



连击时激光焊接频率



Welding frequency



0.5-40Hz



光斑可调范围



Adjustable facula size



0.2-2mm



标配工作台尺寸



Standard worktable



800×1000mm



激光器上下行程



Z-itinerary



200mm



激光器水平行程



XY-itinerary



200-800mm



瞄准定位



Positioning



microscope



整机耗电功率



Power consumed



9Kw



电力需求



Electrical source



220V±10%/50Hz/40A






尺寸重

部件名称

净尺寸(长**mm

包装后尺寸(长**mm

主控柜

890 x 530 x 1030mm

960 x 600 x 1110mm

冷水机

790 x 630 x 880mm

860 x 700 x 950mm

光路+工作台

1700 x 1200 x 800mm

1770 x 1270 x 870mm

近似重量(Kg

350

400
